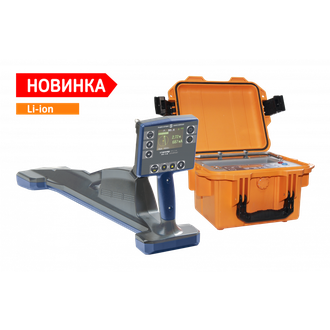

Комплекс трассопоисковый "Сталкер" 15-14 (Li-Ion)
Трассоискатель "Сталкер 15-14" (Li-Ion) - быстрый и точный поиск телефонных, силовых кабелей и других коммуникаций, идентификация дефектов покрытия и глубины залегания с последующим картографированием.
В комплект поставки трассоискателя «Сталкер 15-14» входит генератор ГТ-15 и приемник ПТ-14 (Li-Ion)
Общие особенности трассоискателя "Сталкер 15-14":
- Увеличенное время работы до 14 часов от Li-Ion аккумуляторов
- Функция «Компас» - схематическое отображение коммуникаций на дисплее приемника;
- GPS - выноска подземных трасс с последующим наложением на карту;
- Высокоточное позиционирование (до 1 см.) совместно с GPS RTK – планшетом PrinCe LT700H;
- Возможность использования смартфона вместо внешнего GPS/ГЛОНАСС-модуля;
- Беспроводная связь с ПК (Bluetooth);
- РАДИО частота (пассивная) для поиска трассы без генератора;
- Частота 33 кГц для бесконтактной подачи сигнала генератора в кабель;
- Поиск повреждений «фазовым», контактным и бесконтактным методами;
- Отбор жил в кабеле и определение кабеля в пучке при помощи мини датчика МД-01;
- Поиск коммуникаций на глубине до 10 м и удалении до 10 км от места подключения генератора;
- Бесконтактная подача поискового сигнала при помощи передающих клещей КИ-50 или КИ-110;
- Легкий и компактный генератор ГТ-15.
- Меню приемника ПТ-14 на русском и английском языках.

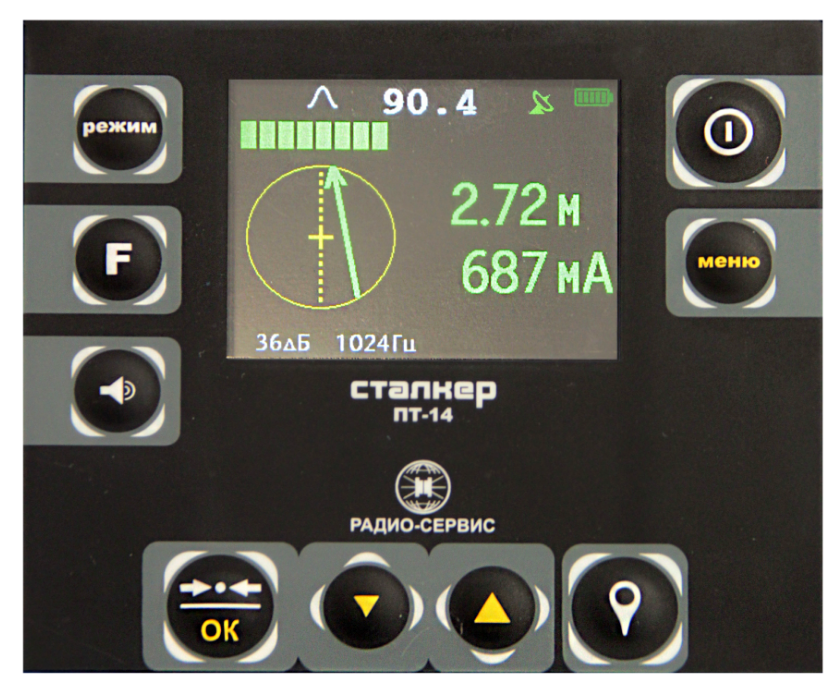

Приемник Сталкер ПТ-14 (Li-Ion)
- облегченная конструкция (вес 1,7 кг.)
- яркий цветной дисплей
- Увеличенное время работы до 14 часов от Li-Ion аккумуляторов
Непрерывное отображение на дисплее всех необходимых параметров:
- Функция «Компас» с указанием направления тока (от генератора/к генератору) для исключения случайного перехода на «чужую» коммуникацию;
Шкалы «максимума» и «минимума»;
Глубины залегания и силы тока коммуникации на всех активных частотах;
Шкала «зонд» - для определения мест повреждений;
Полярность сигнала - в месте повреждения изоляции происходит смена знака «+» на «-»;
Функция направления тока (от генератора/к генератору), для исключения случайного перехода на «чужую» коммуникацию;
Режим острый максимум.
Запись в память приемника ПТ-14:
уровня сигналов с магнитных антенн и по входу «ЗОНД»;
направления к коммуникации;
показания глубины залегания коммуникации и величины тока в ней;
направления поискового тока;
относительной полярности разности потенциалов по входу «ЗОНД»;
фазы сигнала по входу «ТРАССА»;
рабочих частот;
местные дата и время в момент снятия показаний по информации GPS;
координат места снятия показаний по информации GPS.
Технические характеристики приемника ПТ-14
Активные частоты*, Гц | 273, 526, 1024,8928, 32768 |
Пассивные частоты, Гц | 50 (POWER), 100, 300, 550, 1450 «РАДИО», «Эфир» |
Полоса пропускания для режима «РАДИО» | от 10 кГц до 36 кГц |
Полоса пропускания для режима «Эфир» | от 48 Гц до 10 кГц |
Погрешность показаний глубины залегания трассы, %, не более | 5 |
Время непрерывной работы от встроенных Li-ion аккумуляторов не менее, ч | 14 |
Память | 10 000 точек |
Габаритные размеры, мм, не более | 700x300x140 |
Масса, кг, не более | 1,7 |
Диапазон рабочих температур, °С | от -20 до +55 |
Генератор ГТ-15
- Частота 33 кГц обеспечивает эффективное определение коммуникаций при бесконтактной подачи сигнала генератора «ГТ-15»;
- одновременная подача двух частот;
- индикация величины выходного тока;
- напряжения, мощности, сопротивления нагрузки позволяет судить о качестве подключения к трассе и оценить возможную дальность трассировки коммуникаций;
- два режима работы - непрерывная и импульсная генерация для экономии заряда аккумуляторов;
- автоматическое согласование генератора с нагрузкой.
Технические характеристики генератора ГТ-15
Рабочие частоты*, Гц | 273, 1024,8928, 32768 |
Диапазон регулировки выходной мощности на нагрузке от 0,5 до 600 Ом, Вт | от 1 до10 |
Сила тока, потребляемая от источника постоянного тока, А | не более 1,8 |
Габаритные размеры, мм, не более | 210x130x100 |
Диапазон рабочих температур, °С | от -30 до +55 |
Масса, кг, не более | 2,5 |
Приложение для Android
Приложение Stalker Terminal для Android позволяет передавать GPS координаты в приемник с высокоточного GPS RTK – планшета PrinCe LT700H или с Вашего смартфона, просматривать треки и экспортировать их.
Что появилось принципиально нового в StalkerTerminal:
1. В режиме просмотра трэков после выбора нужной точки добавился навигатор от текущего местонахождения до выбранной точки.
2. Добавилась возможность просмотра и открытия на смартфоне файлов для
ПК (импорт файлов ПК). После экспорта файла со смартфона его можно открыть как на ПК, так и переслать на другой смартфон с помощью любой имеющийся на смартфоне программы.
3. Только для приемников с li-ion аккумулятором!
При нажатии на кнопку записи координат сохраненные точки будут отображаться на дисплее смартфона или планшета.
Требования к системе: Android 6.0 и выше.
Для установки приложения скопируйте его во внутреннюю память смартфона.
В настройках смартфона необходимо разрешить установку приложений из неизвестных источников.
Комплект поставки
Программа для работы с ПК
Требования к системе: Windows XP SP2 и выше.
Требования к ПК: наличие встроенного Bluetooth модуля или внешнего Bluetooth USB адаптера с установленными для него на ПК драйверами.
Перед загрузкой убедитесь у системных администраторов, что на Вашем компьютере не стоит запрет на загрузку и установку сторонних программ.
Внимание!
В некоторых случаях возможна некорректная работа операционной системы Вашего компьютера с некоторыми Bluetooth USB адаптерами.
Если при работе с программой не удается установить связь прибора с ПК, то:
- убедитесь, что на панели задач отображается символ Bluetooth и адаптер установлен как «Устройство Bluetooth»;
- проверьте, что имя и номер подключаемого прибора отображаются в окне «Устройства Bluetooth» компьютера.
В противном случае:
- подключите Bluetooth USB адаптер к другому USB порту компьютера;
- установите соответствующий драйвер для Bluetooth USB адаптера;
- замените Bluetooth USB адаптер.
- Руководство по эксплуатации ПТ-141.2 Мб, 14 июня в 19:15Паспорт на трассопоисковые комплексы серии "Сталкер"394.4 кб, 14 июня в 19:14Сравнительные характеристики трассоискателей серии Сталкер.pdf117.7 кб, 14 июня в 19:13Руководство по эксплуатации на генераторы ГТ-15, ГТ-75694.7 кб, 14 июня в 19:13
