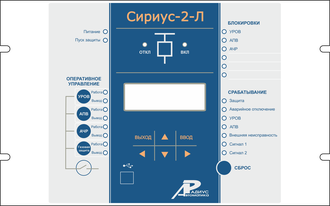

Устройство Сириус-2-Л-5А-220В-И1 (~/=220В, 5А, +2*RS485)
Устройство Сириус-2-Л-5А-220В-И1 предназначены для выполнения функций релейной защиты, автоматики, управления и сигнализации присоединений напряжением 3–35 кВ.
Устройства Сириус-2-Л и Сириус-21-Л отличаются друг от друга порядком нумерации клеммников.
Основные технические характеристики:
- Вторичный ток: 5А;
- Напряжение питания: ~/=220В;
- Тип интерфейса: И1 - 2*RS-485;
- Число аналоговых входов по току: 4;
- Число дискретных входов - 21;
- Число дискретных выходных сигналов (групп контактов): 12(21).
Оказываем услуги по монтажу, наладке и сервисному (техническому) обслуживанию терминалов Сириус-2-Л-5А-220В-И1
Функции устройства Сириус-2-Л-5А-220В-И1
Функции защиты:
- трехступенчатая максимальная токовая защита (МТЗ) от междуфазных повреждений с контролем двух или трех фазных токов;
- автоматический ввод ускорения любых ступеней МТЗ при любом включении выключателя;
- защита от обрыва фазы питающего фидера (ЗОФ);
- защита от однофазных замыканий на землю (ОЗЗ) по сумме высших гармоник;
- защита от однофазных замыканий на землю по току основной частоты;
- выдача сигнала пуска МТЗ для организации логической защиты шин. Функции автоматики, выполняемые устройством:
- операции отключения и включения выключателя по внешним командам с защитой от многократных включений выключателя;
- возможность подключения внешних защит, например, дуговой, или от однофазных замыканий на землю;
- формирование сигнала УРОВ при отказах своего выключателя; -одно- или двукратное АПВ;
- исполнение внешних сигналов АЧР и ЧАПВ.
Дополнительные сервисные функции:
- определение места повреждения при срабатывании МТЗ;
- фиксация токов в момент аварии;
- дополнительная ступень МТЗ-4 для реализации «адресного» отключения или сигнализации длительных перегрузок;
- измерение времени срабатывания защиты и отключения выключателя;
- встроенные часы-календарь;
- возможность встраивания устройства в систему единого точного времени станции или под- станции;
- измерение текущих фазных токов; -дополнительные реле и светодиоды с функцией, заданной пользователем;
- цифровой осциллограф;
- регистратор событий.
Эксплуатационные возможности:
- выполнение функций защит, автоматики и управления, определенных ПУЭ и ПТЭ;
- задание внутренней конфигурации (ввод/вывод защит и автоматики, выбор защитных характеристик и т.д.);
- ввод и хранение уставок защит и автоматики;
- контроль и индикацию положения выключателя, а также контроль исправности его цепей управления;
- определение места повреждения линии (для воздушных линий);
- передачу параметров аварии, ввод и изменение уставок по линии связи;
- непрерывный оперативный контроль работоспособности (самодиагностику) в течение всего времени работы;
- блокировку всех выходов при неисправности устройства для исключения ложных срабатываний;
- получение дискретных сигналов управления и блокировок, выдачу команд управления, аварийной и предупредительной сигнализации;
- гальваническую развязку всех входов и выходов, включая питание, для обеспечения высокой помехозащищенности;
- высокое сопротивление и прочность изоляции входов и выходов относительно корпуса и между собой для повышения устойчивости устройства к перенапряжениям, возникающим во вторичных цепях КРУ.
Устройства не срабатывают ложно и не повреждается:
- при снятии и подаче оперативного тока, а также при перерывах питания любой длительности с последующим восстановлением;
- при подаче напряжения оперативного постоянного тока обратной полярности;
- при замыкании на землю цепей оперативного тока.
Технические характеристики устройства Сириус-2-Л-5А-220В-И1
Характеристика | Значение |
---|---|
Число аналоговых входов по току | 4 |
Число дискретных входов | 21 |
Число дискретных выходных сигналов (групп контактов) | 12 (21) |
Габаритные размеры (ВхШхГ), мм | 190х305х215 |
Масса, кг, не более | 7 |
Общие технические характеристики платформы Сириус-2
Характеристика | Значение |
---|---|
Коэффициент функционирования при воздействии помех согласно ГОСТ, МЭК | А |
Степень защиты, обеспечиваемая корпусом в соответствии с ГОСТ 14254 (МЭК 70-1, EN 60529) | IP52 со стороны лицевой панели IP20 по остальным, кроме клемм подключения токовых цепей. |
Рабочее значение относительной влажности воздуха, % | 98 |
Предельные рабочие значения температуры окружающего воздуха, °С | от минус 40 до плюс 55 |
Полный средний срок службы устройства до списания. при условии проведения требуемых мероприятий по обслуживанию с заменой, при необходимости, материалов и комплектующих, имеющих меньший срок службы, лет, не менее | 25 |
Устройство имеет полностью положительное заключение аттестационной комиссии ОАО «Россети» и рекомендовано к применению.
- Сертификат соответствия системы менеджмента качества ИСО на АО РАДИУС Автоматика.pdf314 кб, 03 августа в 23:11Сертификат соответствия ЕАЭС на Сириус.pdf675.9 кб, 03 августа в 23:11Руководство по эксплуатации Сириус-2-Л.pdf5 Мб, 03 августа в 23:11Рекомендации по выбору уставок серии Сириус 6-35 кВ (Редакция от 08 мая 2013).pdf4.1 Мб, 03 августа в 23:10Протокол наладки Сириус-2-Л ред2_00.doc228.5 кб, 03 августа в 23:10Описание протоколов обмена Сириус-2-Л .zip270.9 кб, 03 августа в 23:10Заключение о прохождении аттестации ПАО Россети .pdf59.7 кб, 03 августа в 23:10Выписка из реестра СРО ЗАО РАДИУС Автоматика.pdf1.6 Мб, 03 августа в 23:10Бланк запроса продукции.docx39.1 кб, 03 августа в 23:10Бланк задания уставок Сириус-2-Л.doc215 кб, 03 августа в 23:09
Тип терминала | Сириус-2-Л |
Вторичный ток | 5 А |
Напряжение питания | ~/=220 В |
Тип интерфейса | И1 (2*RS-485) |
Единица измерения | шт |
