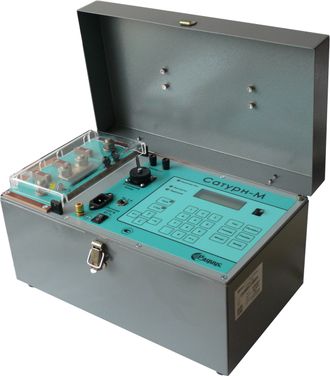

Испытательное устройство для проверки автоматических выключателей Сатурн-М (до 2000 А)
Комплектное испытательные устройство «Сатурн-М» предназначено для проверки характеристик автоматических выключателей переменного тока с электромагнитными и тепловыми расцепителями на местах их установки, а также в лабораториях путем регулировки тока, протекающего через проверяемый автоматический выключатель, измерения времени и действующего значения тока в момент срабатывания автомата.
Устройство «Сатурн-М» может быть использовано для проверки отдельных типов релейной защиты.
Устройство «Сатурн-М» внесено в Государственный реестр средств измерений.
Устройство «Сатурн-М» состоит из одного блока. Устройство предназначено для проверки выключателей током до 2000 А с электромагнитными и тепловыми расцепителями.
Выполняемые функции:
- Проверка характеристик автоматических выключателей, подключенных непосредственно к электросети, путем создания искусственного замыкания за местом установки проверяемого выключателя, регулирование значения тока короткого замыкания, измерение времени отключения выключателя и действующего значения тока в момент отключения.
- Выдача регулируемого тока.
- Измерение действующего значения тока и времени срабатывания проверяемого автомата.
- Автоматический контроль работоспособности основных узлов устройства при включении питания.
- Накопление и хранение в памяти устройства информации о результатах испытаний. Передача накопленной информации на ПК для оформления отчетов.
Характеристика | Значение |
---|---|
Электрическое питание блока «Сатурн-М» осуществляется от сети переменного тока частотой, Гц |
50 |
«Сатурн-М» обеспечивает регулировку тока короткого замыкания при подключении проверяемого выключателя непосредственно к сети переменного тока напряжением 220/380, А | от 25 до 2000 |
Диапазоны измерения силы переменного тока с встроенным измерительным трансформатором тока, А Диапазоны измерения силы переменного тока с внешним измерительным трансформатором тока, кА | от 0,025 до 25 от 0,25 до 250 от 2,5 до 2500 от 0,01 до 99,99 |
Пределы основной приведенной погрешности измерений силы тока во всех диапазонах измерения при времени измерения не менее 0,02 с, %, не более
| ±(1,5 + 3 ед. мл. разр.) |
Диапазон задания длительности протекания тока, с | от 0,02 до 7200 |
Диапазоны измерения времени срабатывания, с | от 0,001 до 0,999 от 1,00 до 99,99 от 1 до 7200. |
Пределы допустимой абсолютной погрешности измерений времени: для величин менее 1 с при определении момента срабатывания проверяемого автомата по изменению состояния контактов, c, не превышают для величин менее 1 с при определении момента срабатывания проверяемого автомата по пропаданию напряжения питания или пропаданию тока, c, не превышают | ±0,01 ±0,02; |
Пределы основной относительной погрешности измерений времени: при измерении величин от 1 до 100 с, % при измерении величин более 100 с, % | ±(1 + 3 ед. мл. разр.) ±(2 + 3 ед. мл. разр.) |
Масса блока «Сатурн-М» не превышает, кг | 13 |
- Протокол о признании первичной поверки ВНИИМС в РБ - Сатурн-М.pdf318.2 кб, 19 сентября в 10:38Сертификат об утверждении типа средств измерений РБ - Сатурн-М.pdf287.3 кб, 19 сентября в 10:37Этикетка_Комплект соединительных проводов №2.pdf442.1 кб, 19 сентября в 10:37Этикетка_Комплект соединительных проводов №1.pdf310.7 кб, 11 сентября в 10:34Сертификат о признании утверждения типа средств измерения Сатурн-М - Казахстан.pdf907.5 кб, 11 сентября в 10:34Свидетельство об утверждении типа измерений Сатурн-М.pdf2.3 Мб, 11 сентября в 10:33Описание типа средств измерений Сатурн-М.pdf4 Мб, 11 сентября в 10:33Методика поверки Сатурн-М.pdf7.8 Мб, 11 сентября в 10:33Декларация соответствия ТР ТС на Сатурн-М.pdf356.6 кб, 11 сентября в 10:33Сатурн-М и М1. Руководство по эксплуатации.pdf1.4 Мб, 10 ноября в 21:37
Модель | Устройство Сатурн-М |
Максимальный испытательный ток, А | 2 000 А |
Единица измерения | шт |
