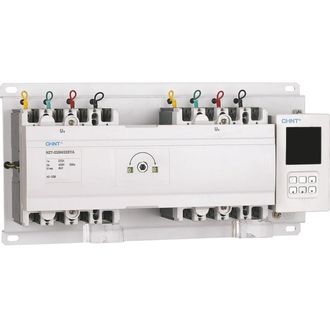

Устройство АВР NZ7-125S/3P 63А (63А, 3Р, 400В, 25кА) - CHINT
Предполагаемый срок поставки: 2 октября
Устройство автоматического ввода резерва CHINT серии NZ7 является модульным решением и уже готово к установке. Имеет надежные электромеханические передачи, меньшие габариты оборудования и меньшие габариты необходимого для установки шкафа. Устройство АВР NZ7 осуществляет:
- Авт. переход с основного на резервный ввод с самовозвратом
- Авт. режим работы на двух равноценных вводах
- Авт. переход от сети к генератору с самовозвратом
Параметр | Значение |
Номинальный ток | 63 А |
Номинальное напряжение | 400 В |
Количество полюсов | 3 |
Тип установленных выключателей | NM1-125 |
Рабочая температура | -5...40 С |
Номинальная включающая способность | 52,5 кА |
Номинальная отключающая способность | 25 кА |
Степень защиты | IP30 |
Реализуемые защиты | Защита от перегрузки и короткого замыкания |
Напряжение питания цепей управления | 230 В |
ОСОБЕННОСТИ КОНСТРУКЦИИ
Функция переключения достигается с помощью вращения вперед и назад одного и того же электродвигателя, что позволяет значительно снизить высоту устройства и уменьшить площадь для его установки. Приводной механизм работает в режиме электродвигательного привода с уменьшенными энергопотреблением и шумом. NZ7 укомплектовано устройством цифрового электронного управления – контроллером, который может быть установлен на корпус NZ7 или на отдельную панель в другом месте.
ВИДЫ БЛОКИРОВОК
Двойная механическая и электрическая блокировки используются в целях предотвращения одновременного подключения к нагрузке двух источников питания. Электрическая блокировка включает в себя контакты прерывателей цепи, что позволяет обеспечивать блокировку автоматического перевода на другой ввод при не отключенном первом вводе.
- АВР NZ7. Каталог - CHINT.pdf793.7 кб, 24 января в 00:55
