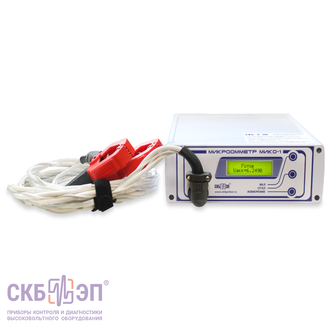

МИКО-1. Микроомметр промышленный (СКБ ЭП)
Микроомметр МИКО-1 предназначен для измерения переходного активного сопротивления в безиндуктивных цепях в диапазоне 0 ÷ 20 000 мкОм на токах до 50А.
С более подробной информацией о приборе можно ознакомиться здесь
Измерение переходного сопротивления в диапазоне 0 ÷ 20000 мкОм:
- высоковольтных и автоматических выключателей, контакторов, размыкателей, соединителей и реле;
- болтовых, сварных и паяных соединений токопроводов и шин;
- рельсовых соединений, колесных пар вагонов и др.
Автоматический выбор диапазона измерений
- Участие пользователя в измерительном процессе минимально.
- Запуск процесса измерения производится по нажатию одной кнопки, без дополнительных настроек.
Сила измерительного тока до 50A
Окисная плёнка и неметаллические включения контактов обуславливают нелинейную зависимость переходного сопротивления от протекающего тока.
Особенно сильно эта нелинейность заметна при измерении электрического сопротивления контактов (переходное сопротивление) при помощи небольших токов. В связи с этим наиболее достоверные измерения будут при приближении тока микроомметра к рабочему току контактов.
Однако микроомметры с током до 10А дают завышенные показания сопротивления, что может повлечь неоправданную отбраковку контактов. МИКО-1 предназначен для измерения переходного сопротивления, при этом диагностика выполняется при такой силе измерительного тока, при которой нелинейной зависимостью сопротивления от силы измерительного тока можно пренебречь.
Измерительный ток МИКО-1 протекает стабильно и достаточное время
Измерительный ток должен протекать по цепи стабильно и достаточное время, а сам прибор – устойчиво работать в условиях мощных электромагнитных полей.
Нестабильность тока микроомметра вызывает дополнительную погрешность измерения сопротивления, пропорциональную изменению тока за время измерения и индуктивности цепи. При этом индуктивность цепи складывается из индуктивности встроенного трансформатора тока и полюсов выключателя, а также индуктивности присоединительного кабеля.
Прибор МИКО-1 в соответствии с требованиями ГОСТ 52931-08 защищён от электромагнитных полей напряжённостью до 400 А/м путём экранирования, а так же использованием специальных схемных решений. В связи с этим показания прибора остаются стабильными и в условиях подстанции 500 кВ.
Стандартные методы поверки микроомметров не предусматривают определение дополнительной погрешности, вызванной наличием индуктивности в цепи. Отсюда следует, что даже занесение прибора в Государственный реестр средств измерений не дает гарантии отсутствия у этого прибора дополнительной погрешности, вызванной индуктивностью цепи. Только наличие в приборе стабилизации измерительного тока позволяет свести к минимуму эту составляющую погрешности.
Устойчивая работа в условиях мощных помех промышленной частоты
Прибор МИКО-1 предназначен для измерений переходного сопротивления контактов, в том числе контактов и контактных групп высоковольтных выключателей. Он специально разработан для эксплуатации в условиях действия мощных помех промышленной частоты и обеспечивает их эффективное подавление (не менее чем в миллион раз для частот 49,7–50,3 Гц).
Автономное питание
Встроенный аккумулятор микроомметра МИКО-1 обеспечивает его автономность и имеет ёмкость, достаточную для выполнения до 100 измерений. Его зарядка производится от внутреннего зарядного устройства, работающего от сети постоянного или переменного тока.
Набор кабелей с эргономичной конструкцией
Для удобства подключения к объекту специально разработаны измерительные кабели разной длины и с разными наконечниками:
- Кабель с наконечниками типа "крокодил", преимущество обусловлено в том, что в одном зажиме конструктивно объединены токовые и потенциальные провода. Для измерения сопротивления любого участка между точками присоединения токовых зажимов, например, при контроле дугогасительных камер;
- Кабель с игольчатыми подпружиненными контактами. Применяется, например, при контроле сопротивлений сборных и присоединенных шин;
- Дополнительные контактные соединения: пружинные и штыревые контакты.
Кабель с раздельными токовыми и потенциальными проводами К01 (стандартная комплектация) Кабель с игольчатыми подпружиненными контактами К02 (по заказу) Потенциальные пружинные контакты к кабелю К01 (по заказу) Потенциальные штыревые контакты к кабелю К01 (по заказу)
Простота и портативность
Для проведения измерений на мощных выключателях, необходимо подниматься по лестнице или в подъёмнике. Чтобы сократить число подъёмов и спусков, а также провести измерение за один подъём, желательно иметь лёгкий микроомметр, а также кабели, удобные для подключения и достаточной длины. Кроме того, при подъёме на выключатель руки в целях безопасности должны быть свободны, поэтому желательно иметь микроомметр, который можно повесить на плечо. Указанным требованиям полностью удовлетворяет промышленный микроомметр МИКО-1, который имеет малый вес (3,6 кг) и габариты, а специальная сумка обеспечивают его удобное перемещение, что позволяет подниматься с прибором на любой выключатель. При этом прилагаемые кабели удобны в использовании и присоединении к объекту, а участие пользователя в измерительном процессе минимально. Прибор достаточно прост в эксплуатации и надежен, что не раз отмечалось пользователями. Эксплуатация при любых погодных условиях Если вам приходится проводить диагностику в сложных погодных условиях, можете не сомневаться в точности результатов. Микроомметр МИКО-1 гарантированно работает при температуре от -15 до +40 °С.
- © Источник: ООО СКБ ЭП https://skbpribor.ru/

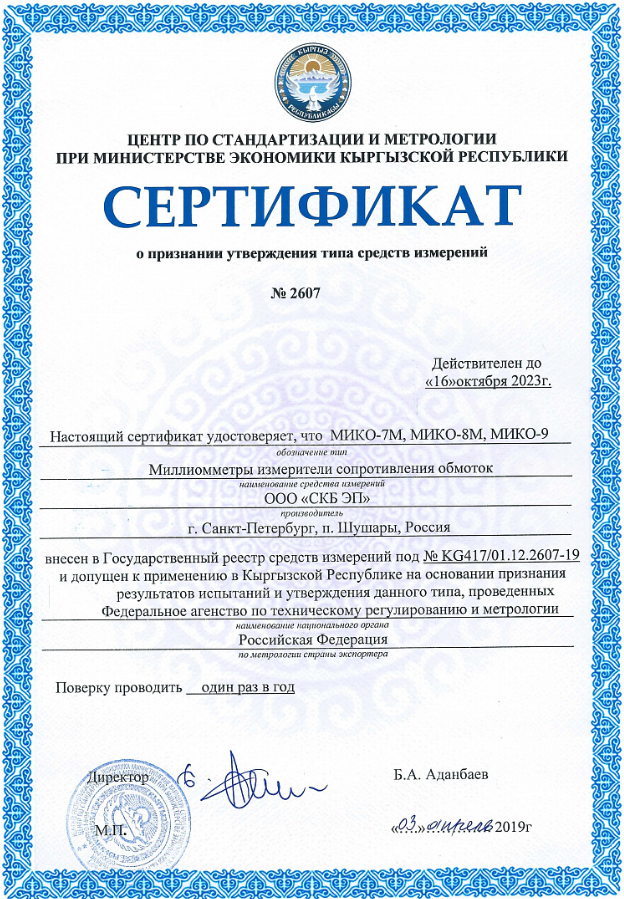

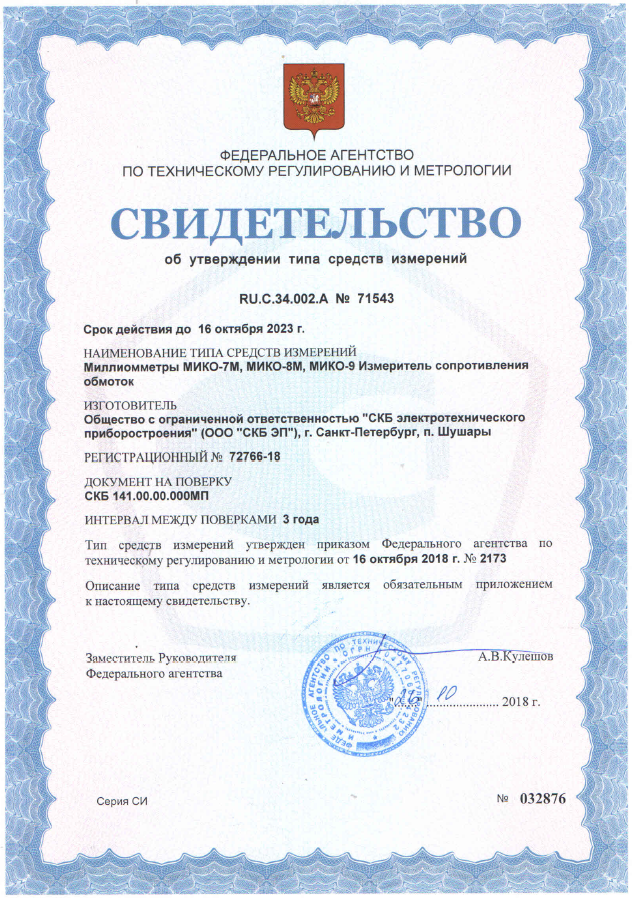

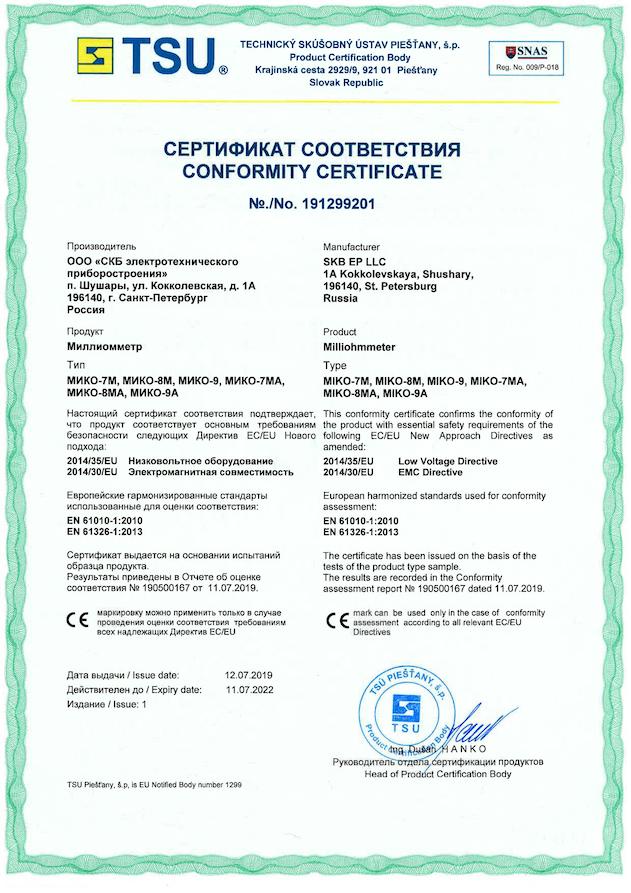

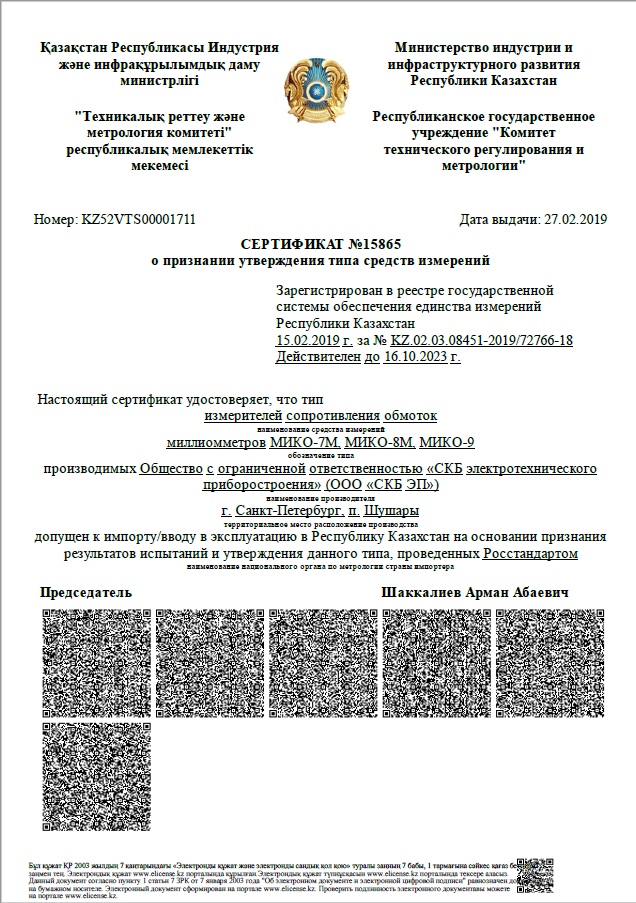

- МИКО-7М(А). Сертификат соответствия основным требованиям EC(EU) (знак CE).jpg97 кб, 20 сентября в 00:54МИКО-7М(А). Свидетельство об утверждении типа СИ.png1.1 Мб, 20 сентября в 00:54МИКО-7М(А). Сертификат о признании утверждения типа СИ в Кыргызской Республике.png1.1 Мб, 20 сентября в 00:55МИКО-7М(А). Сертификат о признании утверждения типа СИ в республике Казахстан.png182.5 кб, 20 сентября в 00:55
Модель прибора | МИКО-7М(А) |
Тип прибора | Микроомметр |
Производитель | СКБ ЭП |
Единица измерения | шт |
