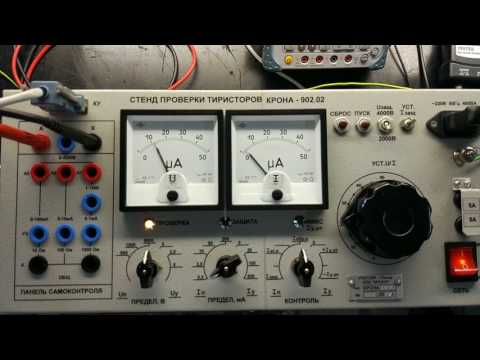

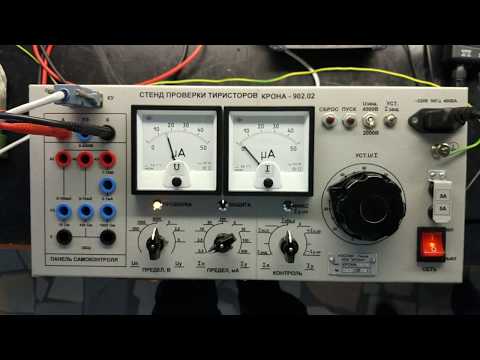

Стенд испытательный для проверки силовых тиристоров и диодов "Крона-902.02"
Испытательный стенд (прибор) для проверки/испытания силовых тиристоров и диодов "Крона-902.02" предназначен для проверки тиристоров (симметричных, асимметричных, лавинных, запираемых, быстродействующих), оптотиристоров, неуправляемых вентилей, а также силовых модулей (диодных и тиристорных) и других силовых полупроводниковых приборов (СПП) в соответствии с ГОСТ 24461-80.
Стенд "Крона-902.02" позволяет проверять основные электрические параметры СПП при нормальной температуре, а совместно со стендом "Крона-904" (обеспечивающим предварительную токовую электротермотренировку СПП) — и в нагретом состоянии.
Стенд позволяет определять:
- класс прибора, обеспечивая подачу на проверяемый СПП повторяющееся прямое или обратное импульсное напряжение (синусоидальной однополупериодной формы длительностью 10 мс, частотой 50 Гц и плавно регулируемой амплитудой),
- постоянный ток управления.
При этом осуществляется контроль:
- повторяющегося импульсного тока в закрытом состоянии,
- обратного тока
- постоянного напряжения управления.
В стенде предусмотрена защита от превышения по току и напряжению.
Технические и функциональные характеристики стенда "Крона-902.02":
Наименование параметра | Значение параметра |
Тип контролируемых объектов | СПП в металлостеклянных и керамических корпусах таблеточной конструкции (D до 107, h до 26мм) и штыревой конструкции с жестким выводом анода (резьба М5…24) и жесткими или гибкими выводами катода. |
Установка повторяющегося импульсного напряжения в закрытом состоянии и импульсного обратного напряжения | Регулируемое, 0…4000 В |
Контроль повторяющегося импульсного тока в закрытом состоянии и импульсного обратного тока | 0…125 мА |
Установка и контроль отпирающего тока управления | Регулируемый постоянный, 0…500 мА |
Контроль постоянного напряжения управления | 0…5 В |
Защита по току | Регулируемая, 10…125 мА |
Защита по напряжению | Фиксированная, 2000 и 4000 В |
Способ подключения проверяемого СПП | Выносное универсальное контактирующее устройство |
Масса прибора | до 18 кг |
Габариты | 480х240х340 мм |
Мощность | не более 300 ВА |
Стенды "Крона-902.02" могут используются на предприятиях по производству электрической и тепловой энергии, а также в ремонтных локомотивных депо РЖД и метрополитена (для ремонта подвижного состава, а также ремонтного оборудования — сварочных аппаратов), и на предприятиях других отраслей.
Стенд "Крона-902.02" может использоваться во исполнение поручений Циркуляра ОАО «РусГидро» Ц-02-2014(САУ) «О выходе из строя силовых тиристоров систем возбуждения», в рамках обеспечения эксплуатационного персонала ГЭС устройствами контроля силовых полупроводниковых тиристоров для проведения в объёмах работ по профилактическому восстановлению систем возбуждения гидрогенераторов проверок параметров силовых тиристоров систем возбуждения.
Стенд "Крона-902.02" может использоваться для определения состояния диодов и тиристоров преобразовательных агрегатов тяговых подстанций, перед вводом преобразователей в эксплуатацию, и периодически при плановых ремонтах, согласно инструкции ЦЭ-936 ("Инструкция по техническому обслуживанию и ремонту оборудования тяговых подстанций электрифицированных железных дорог") и ЦЭ-39 ("Инструкция по техническому обслуживанию и ремонту оборудования тяговых подстанций, пунктов питания и секционирования электрифицированных железных дорог")
- Стенд проверки силовых тиристоров и диодов Крона - 902_02.Руководство по эксплуатации.pdf888.5 кб, 08 августа в 00:00
