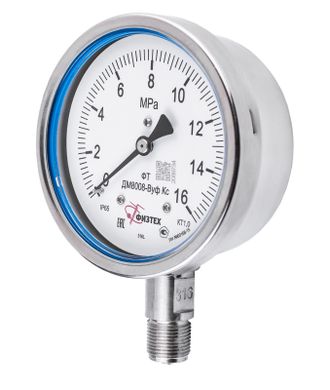

Манометр виброустойчивый коррозионностойкий ДМ8008-ВУф Кс 0-100 МПа кт.1.5 d.100 IP65 M20*1.5 РШ Б110 ВуГл У2
Манометр виброустойчивый коррозионностойкий ДМ8008-ВУф Кс Б110 предназначен для измерения избыточного и/или вакуумметрического давления агрессивных некристаллизующихся сред (жидкостей, газов), не вступающих в активное взаимодействие с нержавеющей сталью, в условиях повышенных внешних вибраций и пульсаций среды.
Виброустойчивость обеспечивается за счет заполнения полости корпуса демпфирующей жидкостью (глицерин).
Основные технические характеристики манометра ДМ8008-ВУф Кс 0-100 МПа кт.1.5 d.100 IP65 M20*1.5 РШ Б110 ВуГл У2
- Тип: виброустойчивый, коррозионностойкий;
- Диапазон измерения: 0...100 МПа;
- Класс точности: 1.5;
- Диаметр циферблата: 100 мм;
- Степень защиты: IP65;
- Резьба присоединительного штуцера: М20*1.5;
- Расположение штуцера: радиальный;
- Демпфирующая жидкость: глицерин;
- Межповерочный интервал: 2 года
Полная информация о приборе на сайте Производителя здесь
Полный каталог виброустойчивых манометров здесь
Полный каталог манометров здесь
Технические характеристики виброустойчивого манометра ДМ8008-ВУф Кс 0-100 МПа кт.1.5 d.100 IP65 M20*1.5 РШ Б110 ВуГл У2
Номинальный диаметр корпуса | 100 мм |
Класс точности | 1.5 |
Степень пылевлагозащиты | - IP65 |
Резьба присоединительного штуцера | - М20*1.5 (базовая) |
Размер квадрата под ключ, мм | 17 мм |
Расположение штуцера | - радиальное |
Устойчивость к климатическим воздействиям | - исполнение У2 по ГОСТ 15150-69 (при заполнении глицерином) |
Диапазон температур измеряемой среды, оС (рекомендуем подключать прибор к источнику давления посредством отвода-охладителя) | - от -50 до +120 оС (при заполнении глицерином) |
Диапазон температуры окружающей среды, оС | - от -40 до +60 оС (при заполнении глицерином) |
Демпфирующая жидкость | - глицерин |
Виброзащищенность | группа V4 по ГОСТ Р 52931-2008 |
Рабочие диапазоны измерений | - постоянная нагрузка - 100% шкалы - переменная нагрузка - 2/3 шкалы - кратковременная нагрузка - 110% шкалы |
Средний срок службы | 10 лет |
Масса, не более | 0.9 кг |
Материал корпуса | нержавеющая сталь |
Обечайка | - байонетная d.110, нержавеющая сталь |
Стекло | - органическое (базовое) |
Трубчатая пружина | нержавеющая сталь |
Штуцер, трибко-секторный механизм | нержавеющая сталь |
Циферблат | алюминиевый сплав, окрашенный в белый цвет |
Дополнительная опция | стрелка с корректором "0" |

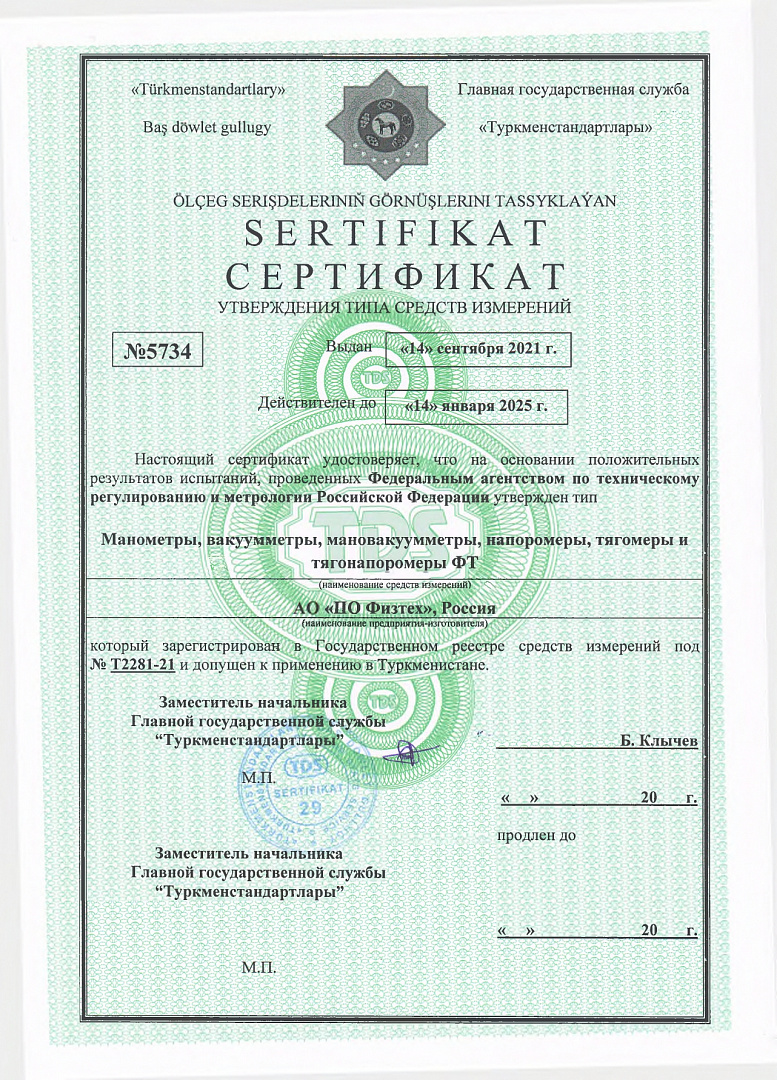

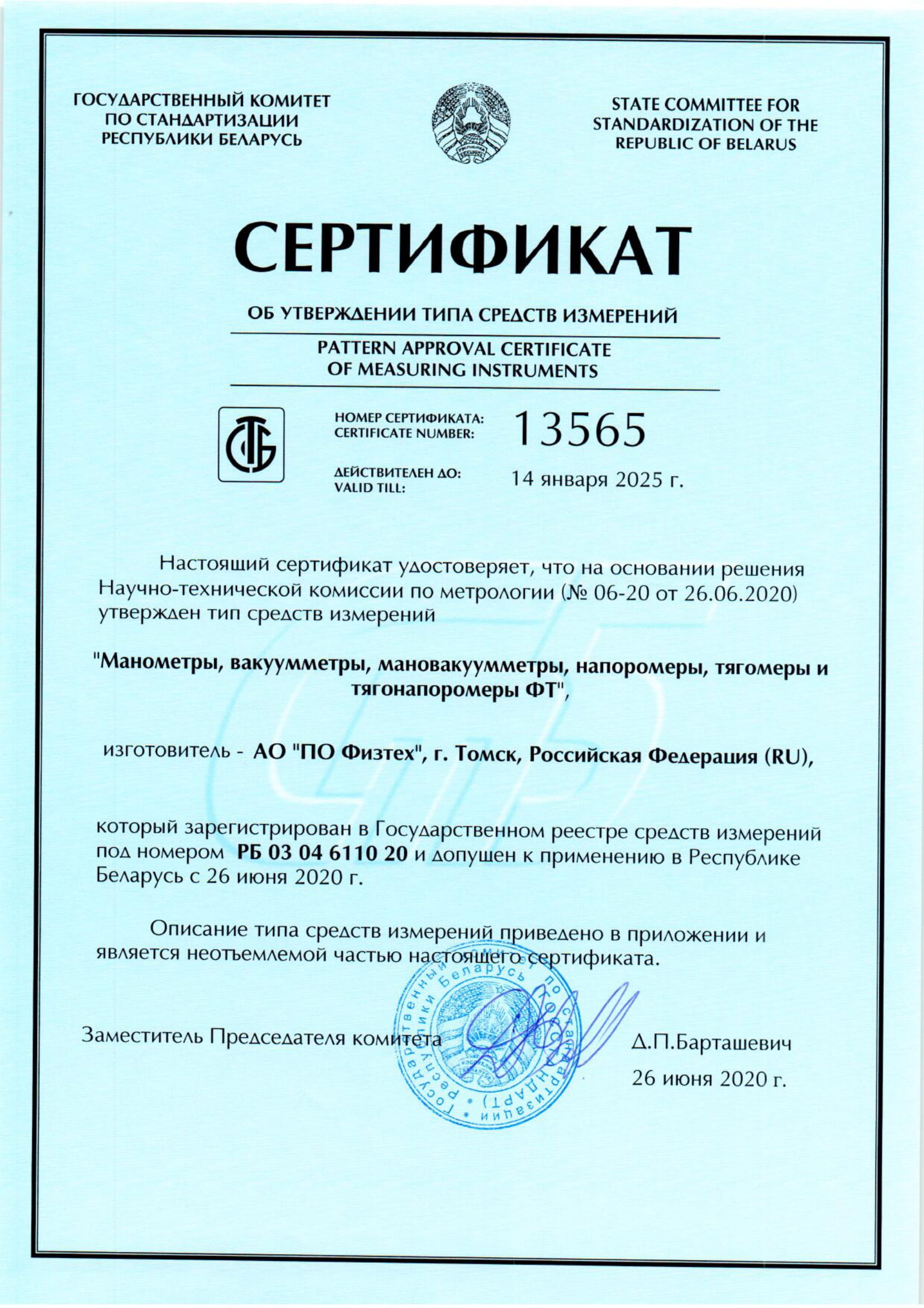

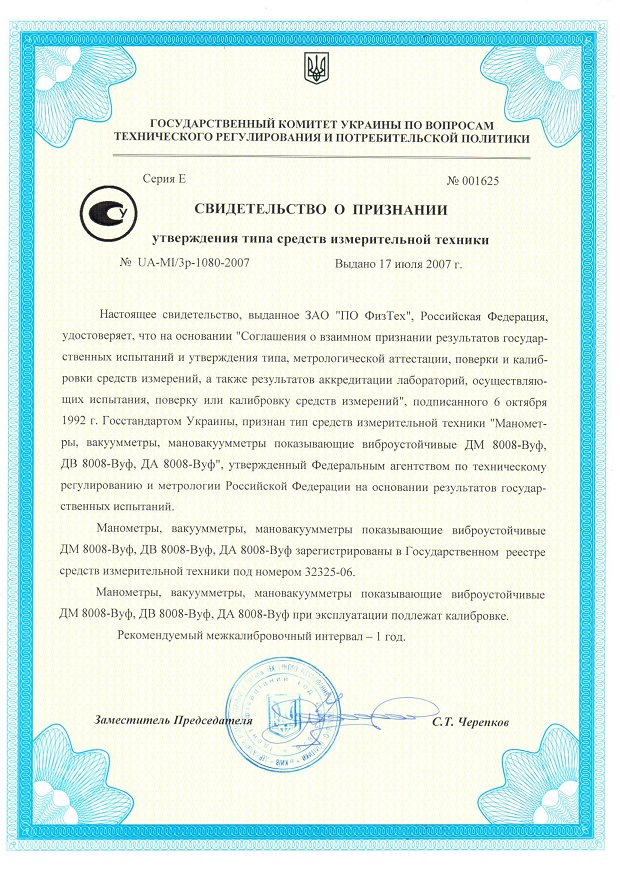

- Сертификат соответствия (ТР ТС 032).pdf2.3 Мб, 22 марта в 14:47Сертификат СИ для Украины (тип ФТ).jpg254.2 кб, 22 марта в 14:46Сертификат СИ для Узбекистана (тип ФТ).jpg103.2 кб, 22 марта в 14:46Сертификат СИ для Туркменистана (тип ФТ).jpg599.9 кб, 22 марта в 14:46Сертификат СИ для Республики Беларусь (тип ФТ).jpg398.4 кб, 22 марта в 14:46Сертификат СИ для Казахстана (тип ФТ).pdf180.3 кб, 22 марта в 14:46Руководство по эксплуатации.pdf744.1 кб, 22 марта в 14:46Описание типа СИ.pdf6.2 Мб, 22 марта в 14:45Образец паспорта.pdf1.2 Мб, 22 марта в 14:45ДСС ГОСТ ТУ Манометры ФТ.pdf723.7 кб, 22 марта в 14:45ДМ8008-ВУф Кс Б110. Свидетельство об утверждении типа средства измерений.pdf344.6 кб, 22 марта в 14:45Декларация о соответствии (ТР ТС 032).pdf612.6 кб, 22 марта в 14:44
Модель прибора | ДМ8008-ВУф Кс Б110 |
Назначение | Виброустойчивый, коррозионностойкий |
Диапазон измерения | 0...100 МПа |
Класс точности | 1.5 |
Диаметр корпуса | 100 мм |
Степень защиты IP | IP65 |
Резьба присоединительного штуцера | M20*1.5 мм |
Расположение штуцера | Радиальное |
Материал, контактирующих с измерительной средой | нержавеющая сталь |
Демпфирующая жидкость | Глицерин |
Единица измерения | шт |
