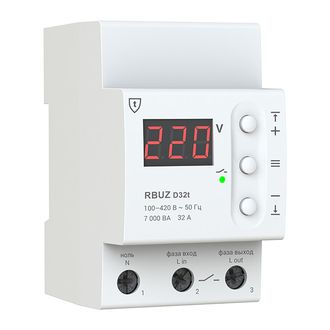

Цифровое однофазное реле напряжения RBUZ D32t с термозащитой (32А) - RBUZ (TM)
Срок поставки с удаленных складов в гг. Москва/Белгород - до 7 рабочих дней
Цифровое однофазное реле напряжения RBUZ D32t c термозащитой предназначено для защиты электрооборудования от отклонения напряжения сети от заданных пределов.
Основные технические параметры цифрового однофазного реле напряжения RBUZ D32t с термозащитой:
1. Номинальный ток нагрузки - 32 А;
2. Напряжение питания: 100...420 В;
3. Номинальная мощность нагрузки: 7 000 ВА;
4. Наличие встроенного вольтметра;
5. Измеряемое напряжение - 100...420 В;
6. Дапазон регулируемых уставок нижнего предела отключения при снижении напряжения: 120...210 В (198 В - заводская установка);
7. Дапазон регулируемых уставок верхнго предела отключения при увеличении напряжения: 220...280 В (242 В - заводская установка);
8. Диапазон регулируемого времени задержки включения после аварийного отключения (шаг 3 сек.): 3...600 сек (3 сек - заводская установка);
9. Встроенная термозащита;
Технические параметры цифрового однофазного реле напряжения RBUZ D32:
1. Номинальный ток нагрузки - 32 А;
2. Максимальный ток нагрузки - 40 А (не более 10 мин);
3. Номинальная мощность - 7 000 ВА;
4. Напряжение питания: 100...420 В;
5. Наличие встроенного вольтметра;
6. Измеряемое напряжение - 100...420 В;
7. Коррекция индикации вольтметра: ±20 В;
8. Дапазон регулируемых уставок нижнего предела отключения при снижении напряжения: 120...210 В (198 В - заводская установка);
9. Дапазон регулируемых уставок верхнго предела отключения при увеличении напряжения: 220...280 В (242 В - заводская установка);
10. Время отключения по верхнему пределу: 0.01...0.03 сек;
11. Время отключения по нижнему пределу: не более 1.2 сек;
12. Автоматическое включение нагрузки после нормализации напряжения;
13. Диапазон регулируемого времени задержки включения после аварийного отключения (шаг 3 сек.): 3...600 сек (3 сек - заводская установка);
14. Просмотр последнего аварийного напряжения, в результате которого произошло отключение реле;
15. Рабочая температура: –5...+45 °С;
16. Степень защиты корпуса - IP20;
17. Максимальное сечение подсоединяемых проводов - 16 мм2;
18. Модульное исполнение для крепления на монтажный профиль TS-35 (DIN-рейку 35мм);
19. Тип встроенного реле - электромагнитное;
20. Масса: 0.21 кг;
21. Габаритные размеры: 70*85*83 мм.
Схема подключения цифрового однофазного реле напряжения RBUZ D32:
Напряжение питания (100...420 В, 50 Гц) подается на клеммы 1 и 2, причем фаза (L) определяется индикатором и подключается к клемме 2, а ноль (N) к клемм 1. Соединительные провода нагрузки подключаются к клемме 3 и к нулевому клеммнику ( в комплект не входит)
Элементы управления цифрового однофазного реле напряжения RBUZ D32:
- RBUZ D32t (32А). Реле напряжения с термозащитой. Инструкция по эксплуатации .pdf237.7 кб, 29 января в 22:45
Количество фаз | Однофазное |
Исполнение | Цифровое |
Номинальный ток нагрузки | 32 А |
Максимальный ток нагрузки | 40 А |
Возможность регулирования уставок | Да |
Минимальная уставка при снижении напряжения | 120 В |
Максимальная уставка при повышении напряжения | 280 В |
Наличие встроенного вольтметра | Да |
Минимальное измеряемое напряжение | 100 В |
Максимальное измеряемое напряжение | 420 В |
Степень защиты корпуса | IP20 |
Производитель | DS Electronics |
Единица измерения | шт |
