Разъем РГ1Н-2-27 с ловителями (розетка, 21 pin круглые, 2-х рядные)
Соединитель электрический прямоугольный РГ1Н-2-27 предназначен для работы в электрических цепях постоянного, переменного и импульсного токов в радиоэлектронной аппаратуре специального и общепромышленного назначения.
Основные эксплутационные и технические характеристики соединителя РГ1Н-2-27 :
Тип соединителя: розетка;
Вид монтажа: объемный, пайка;
Количество контактов: 21;
Количество рядов: 2;
Максимальное рабочее напряжение (амплитудное значение), не более: 420 В;
Рабочий ток на каждый контакт соединителя при его равномерной нагрузке, не более: 5А.
Основные технические характеристики соединителя РГ1Н-2-27
Наименование | Ед. | Значение | Категория |
Вид монтажа: | Объемный: пайка | Конструктивные параметры | |
Часть соединителя: | Розетка | ||
Покрытие: | серебро | ||
Количество контактов: | шт | 21 | |
Количество рядов: | шт | 2 | |
Шаг контактов в ряду: | мм | 6.00 | |
Шаг между рядами: | мм | 6.00 | |
Максимальное рабочее напряжение (амплитудное значение), не более: | В | 420 | Электрические параметры |
Рабочий ток на каждый контакт соединителя при его равномерной нагрузке, не более: | А | 5 | |
Сопротивление контактов, не более: | мОм | 10 | |
Сопротивление изоляции, не более: | МОм | 2000 | |
Электрическая прочность изоляции, не более: | В | 1600 | |
Максимальная рабочая температура среды при эксплуатации, не более: | °С | 185 | Стойкость к ВВФ |
Минимальная рабочая температура среды при эксплуатации,не менее: | °С | -60 | |
Пониженное рабочее атмосферное давление: | мм.рт.ст. | 1Е-12 | |
Климатическое исполнение: | УХЛ | ||
Минимальный срок сохраняемости, не менее: | лет | 20 | Требования по надежности |
Гамма-процентная наработка до отказа, не более: | ч | 5000 | |
Количество сочленений - расчленений, не более: | 500 |

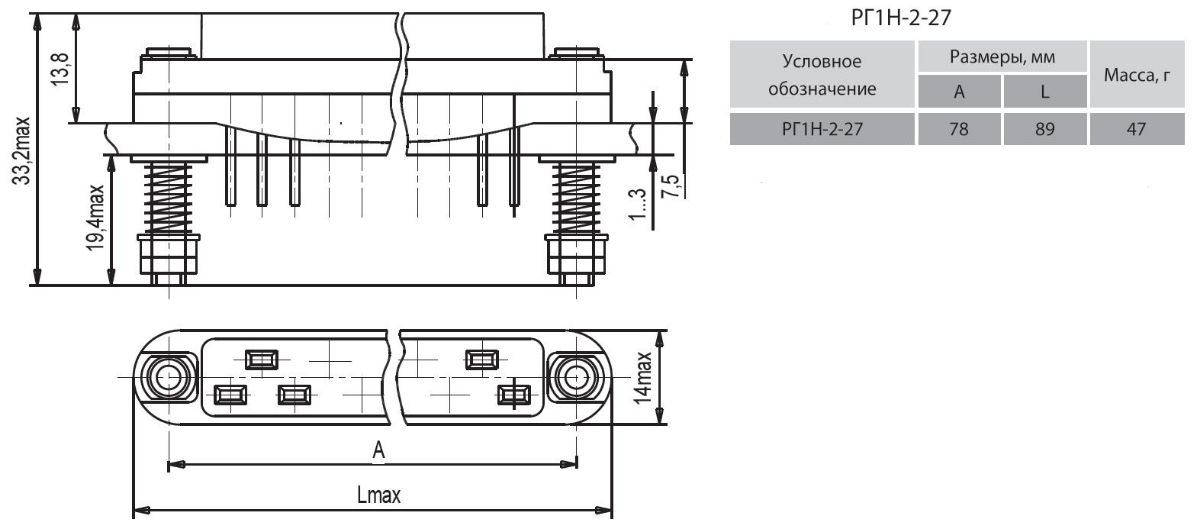

Габаритные размеры соединителя РГ1Н-2-27 (розетка, 21 pin, 2-х рядный):

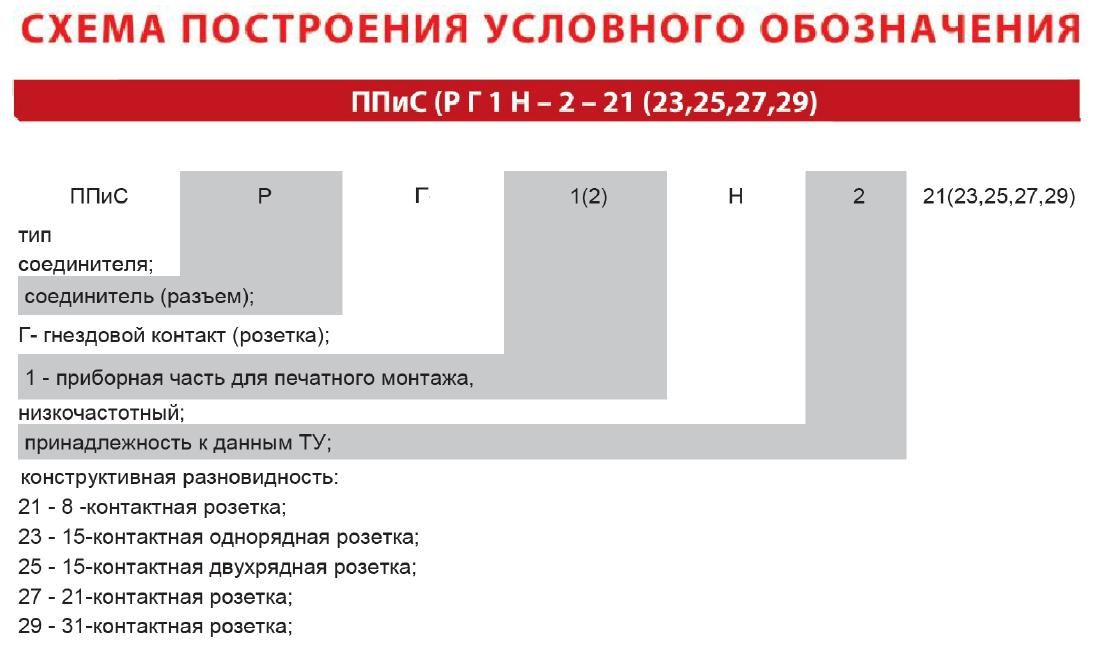

Схема построения условного обозначениясоединителя РГ1Н-2-27 (розетка, 21 pin, 2-х рядный):
- Соединитель РГ1Н-2-27. Технические характеристики.pdf978.4 кб, 28 октября в 19:06
Марка | РГ1Н-2-27 |
Тип соединения | Розетка |
Количество контактов | 21 |
Количество рядов контактов | 2 |
Способ монтажа присоединений | Пайка |
Максимальное рабочее напряжение | 420 В (амплитудное) |
Рабочий ток | 5 А (на каждый контакт) |
Единица измерения | шт |
