Устройство контроля изоляции Орион-КИ (НПФ "Радиус")

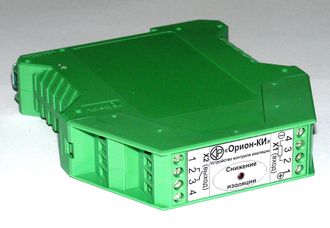

Устройство контроля изоляции «Орион-КИ» предназначено для непрерывного контроля состояния изоляции цепей газовой защиты трансформаторов.
Устройство устанавливается на DIN рейку в шкафах защиты трансформатора.
Назначение:
Устройство контроля изоляции Орион-КИ контролирует ток цепи газовой защиты и, в случае превышения им значения 150 мкА (400 мкА при наличии перемычки), замыкает выходной контакт, подключаемый в цепь сигнализации.
Тем самым сигнализируется снижение изоляции кабеля, идущего от газового реле к панели защиты трансформатора, и подверженного сильному влиянию климатических и механических факторов. В то же время, если ток в этой цепи превышает 35 мА, то устройство не срабатывает.
Основные технические характеристики устройства контроля изоляции цепей газовой защиты Орион-КИ:
- Нижняя граница тока срабатывания при разомкнутых клеммах X1.1 и X1.2: 150±50 мкА;
- Нижняя граница тока срабатывания при замкнутых клеммах X1.1 и X1.2: 400±50 мкА;
- Верхняя граница тока срабатывания: 35±5 мА;
- Максимальный ток в контролируемой цепи: 0.5 А;
- Максимальный ток в выходной цепи: не более 200 мА;
- Высота: 99 мм;
- Ширина: 23 мм;
- Глубина: 115 мм;
- Масса: 0.3 кг.
Устройство контроля изоляции Орион-КИ может использоваться в одном из двух режимов:
а) – контроль изоляции при нижней границе тока срабатывания 150 мкА;
б) – контроль изоляции при нижней границе тока срабатывания 400 мкА.
Для изменения нижней границы тока срабатывания клеммы Х1.1 и Х1.2 следует объединить. При этом ток срабатывания устройства возрастает со 150 до 400 мкА, соответственно уменьшая значение контролируемого сопротивления изоляции.
