Генератор звуковых волн LFG-50 (Определение места повреждения и трасс кабелей) - ХарьковЭнергоПрибор

Артикул: 267
299200 руб. / шт
нет в наличии

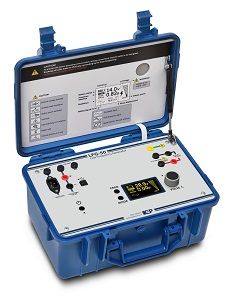

Генератор LFG-50 предназначен для работы в составе комплекта оборудования, с помощью которого решаются следующие задачи:


  • поиск скрытого кабеля или трубопровода с применением прямого электрического подключения или индуктивной связи (прямая или бесконтактная связь)
  • трассировка кабелей и трубопроводов, места пролегания которых неизвестны
  • локализация муфт на силовых и телекоммуникационных кабелях
  • выбор кабеля методом прозвонки
  • локализация кабеля в пучке
  • отыскание низкоомных замыканий между жилами методом прозвонки
  • определение дефектов оболочки по методу шагового напряжения звуковой частоты
  • локализация дефектов на трубопроводах и кабельных системах с катодной антикоррозийной защитой


Особенности генератор LFG-50:


  • Портативный
  • Влагостойкий и пыленепроницаемый корпус
  • Усовершенствованная LiFePO4 внутренняя батарея с возможностью быстрой зарядки
  • Высококонтрастный графический OLED экран
  • Несколько рабочих частот (могут быть изменены по запросу)
  • Внутренняя передающая рамочная антенна
  • Автоматическое согласование с нагрузкой
  • Возможность работать с кабелем под напряжением 0,4 кВ (индуктивный метод)
  • Защита от перегрузки


Генератор LGF-50 используется в комплекте с приемником, использующим тот же набор частот, которые выдает генератор


Трассоискатель ПТ-14 предназначен для быстрого и точного поиска телефонных, силовых кабелей и других коммуникаций,  идентификации дефектов покрытия и глубины залегания с последующим картографированием.


  • Технические Данные
    ПараметрЗначение
    Рабочие частоты*1 , Гц491/982/8440
    Количество одновременно используемых частот, шт.1-3
    Диапазон регулировки выходной мощности, В∙A0 - 50
    Шаг ручной регулировки мощности, В∙A2,5
    Выбор частотыручной
    Режимы работы

    непрерывный, импульсный

    Согласование сопротивления нагрузки (импеданса)автоматическое
    Диапазон согласования сопротивления нагрузки, Ом0,5…1000
    Максимальное выходное напряжение (действующее значение), В300
    Диапазон измеряемых и индицируемых параметров:
    выходное напряжение, В0,1…300
    ток, А0,01…9,99
    сопротивление нагрузки, Ом0,5…1000
    фазовый угол, º0…90
    Относительная погрешность измерения напряжения, тока, сопротивления, %5
    Относительная погрешность измерения фазового угла, %10
    Тип модуляцииамплитудная
    Частота модуляции (импульсов), Гц1
    Питание и заряд:
    напряжение аккумуляторной батареи, В12
    автономной работы, ч, не менее**1
    среднее время заряда встроенного аккумулятора, ч3
    напряжение внешней питающей сети, В230 ± 10 % (50 Гц)
    частота внешней питающей сети, Гц50 ± 1
    напряжение внешнего источника питания, В10...15
    Максимальная потребляемая мощность от сети, В∙А100
    Максимальный потребляемый ток от внешнего источника питания (12 В), А8
    Масса, кг, не более8
    Габаритные размеры, мм366×270×178

    * - Имеется возможность изменения рабочих частот по заявке пользователя

    ** - При понижении выходной мощности или использовании импульсного режима время автономной работы от аккумуляторной батареи увеличивается в несколько раз



    Технические параметры трассоискателя ПТ-14:

    ПараметрЗначение
    Рабочие частоты, Гц491/982/8440
    Ширина полосы пропускания:
    режим РАДИО, кГц10 − 36
    режим Эфир, Гц48 − 14 000
    Чувствительность, мкВ1
    Погрешность показаний глубины залегания трассы, %, не более5
    Размеры, мм700 × 300 × 140
    Вес, кг, не более2,4

  • Условия Эксплуатации

    Аппарат рассчитан для эксплуатации в помещениях или под навесом при следующих условиях:


    ПараметрЗначение
    Температура окружающего воздуха, ˚Сот -10 до +40
    Относительная влажность воздуха, %, не более80 при температуре +25° С
    Атмосферное давление, мм рт. ст.
    от 630 до 800

  • Комплект Поставки
    НаименованиеКоличество
    Генератор
    1
    Кабель питания
    1
    Провод для присоединения испытуемого кабеля
    2
    Кабель заземления
    1
    Зажим (“крокодил”)
    3
    Предохранитель 5x20 (1 A / 250 B)1
    Предохранитель 5x20 (10 A / 250 B)4
    Трассоискатель ПТ-141

    Документация
    Руководство по эксплуатации1



Единица измерения шт
