Схема подключения трансформатора однофазного многообмоточного ТПП 219-127_220-50 (5.5Вт, 127_220В)

Трансформатор ТПП 219-127/220-50 (127-220/(1.26/1.26/1.25/1.25/0.35/0.35)В, (0.071/0.041)/(0.965)А, 5.5Вт, 50Гц)

Артикул: 263
397.09 руб. / шт
в наличии: 1

Трансформатор однофазный многообмоточный ТПП 219-127/220-50 предназначен для питания цепей управления, электронных схем и других устройств от сети переменного тока напряжением 127 и 220 В, 50 Гц.


Трансформатор однофазный многообмоточныйТПП 219-127/220-50 имеет несколько вторичных обмоток, рассчитанных на различные токи и напряжения, которые при последовательном и параллельном соединениях позволяют получать всевозможные сочетания токов и напряжений для питания устройств различного функционального назначения.


Основные технические характеристики трансформатора однофазного многообмоточногоТПП 219-127/220-50:


- Номинальная мощность: 5.5 Вт;

- Частота: 50 Гц;

- Первичное напряжение: 127/220 В;

- Допустимый ток первичной обмотки: 0.071/0.041 А;

- Вторичные напряжения: 1.26/1.26/1.25/1.25/0.35/0.35 В;

- Допустимый ток любой вторичной обмотки: 0.965 А;




Конструкция трансформатора однофазного многообмоточного ТПП 219-127/220-50 имеет несколько вторичных обмоток, рассчитанных на различные токи и напряжения, которые при последовательном и параллельном соединениях позволяют получать всевозможные сочетания токов и напряжений для питания устройств различного функционального назначения.


Технические характеристики трансформатора однофазного многообмоточногоТПП 219-127/220-50:


- Номинальная мощность: 5.5 Вт;

- Частота: 50 Гц;

- Первичное напряжение: 127/220 В;

- Вторичные напряжения: 1.26/1.26/1.25/1.25/0.35/0.35 В;

- Отклонение вторичных напряжений: не более 5%;

- Допустимый ток первичной обмотки: 0.071/0.041 А;

- Допустимый ток любой вторичной обмотки: 0.965 А;

- КПД: 70...85%;

- Рабочая температура окружающей среды: -60...+85°С;

- Допустимая относительная влажность воздуха при температуре +40°С: 98%;

- Допустимое атмосферное давление: до 400 мм.рт.ст;

- Допустимы многократные удары длительностью 1...80 мс и частотой не менее 40...60 ударов в минуту с ускорением до 100g;

- Допустимы линейные нагрузки с ускорением до 50g;

- Сопротивление изоляции: не менее 20 МОм;


- Минимальная наработка: не менее 10 000 часов;

- Срок сохраняемости: 12 лет.


- Масса: 0.49 кг;

- Тип сердечника: ШЛ 12х25

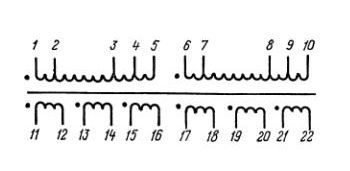

Схема подключения трансформатора однофазного многообмоточного ТПП 219-127_220-50 (5.5Вт, 127_220В)

Рисунок 1. Электрическая принципиальная схема трансформатора однофазного многообмоточного ТПП 219-127/220-50:



Номера вывода обмотокНапряжение, ВДопустимый ток, А
11-121.260.965
13-141.260.965
15-161.250.965
17-181.250.965
19-200.350.965
21-220.350.965


Таблица 1. Электрические параметры трансформатора ТПП219-127/220-50 и ТПП219-220-50



Последовательное включение различных вторичных обмоток позволяет подобрать необходимое выходное напряжение.

Паралельное включение различных вторичных обмоток позволяет повысить выходную мощность (токовую нагрузку) на выходе  трансформатора.


При последовательном включении обмоток с разными допустимыми токами ток через результирующую обмотки не должен превышать допустимого тока обмотки с минимальным допустимым током.


Параллельное соединение допускается только для тех обмоток, напряжение на зажимах которых одинаковы.
