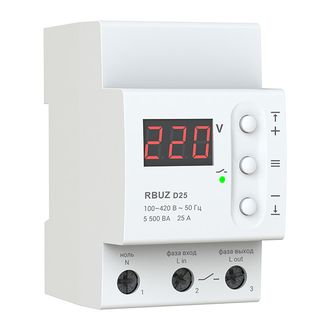

Цифровое однофазное реле напряжения RBUZ D25, 25(30)А - DS Electronics

Технические параметры цифрового однофазного реле напряжения RBUZ D25:

1. Номинальный ток нагрузки - 25 А;

2. Максимальный ток нагрузки - 30 А (не более 10 мин);

3. Номинальная мощность - 7 000 ВА;

4. Напряжение питания: 100...420 В;

5. Наличие встроенного вольтметра;

6. Измеряемое напряжение - 100...420 В;

7. Коррекция индикации вольтметра: ±20 В;

8. Дапазон регулируемых уставок нижнего предела отключения при снижении напряжения: 120...210 В (198 В - заводская установка);

9. Дапазон регулируемых уставок верхнго предела отключения при увеличении напряжения: 220...280 В (242 В - заводская установка);

10. Время отключения по верхнему пределу: 0.01...0.03 сек;

11. Время отключения по нижнему пределу: не более 1.2 сек;

12. Автоматическое включение нагрузки после нормализации напряжения;

13. Диапазон регулируемого времени задержки включения после аварийного отключения (шаг 3 сек.): 3...600 сек (3 сек - заводская установка);

14. Просмотр последнего аварийного напряжения, в результате которого произошло отключение реле;

15. Рабочая температура: –5...+45 °С;

16. Степень защиты корпуса - IP20;

17. Максимальное сечение подсоединяемых проводов - 16 мм2;

18. Модульное исполнение для крепления на монтажный профиль TS-35 (DIN-рейку 35мм);

19. Тип встроенного реле - электромагнитное;

20. Масса: 0.21 кг;

21. Габаритные размеры: 70*85*83 мм.

Схема подключения цифрового однофазного реле напряжения RBUZ D25:

Напряжение питания (100...420 В, 50 Гц) подается на клеммы 1 и 2,  причем фаза (L) определяется индикатором и подключается к клемме 2, а ноль (N) к клемм 1. Соединительные провода нагрузки подключаются к клемме 3 и к нулевому клеммнику ( в комплект не входит)

Элементы управления цифрового однофазного реле напряжения RBUZ D25:
