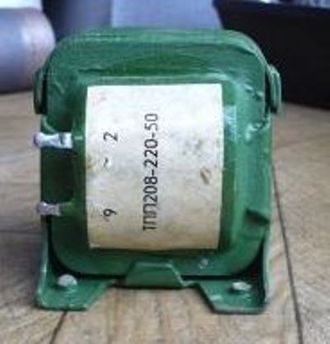

Трансформатор ТПП 208-220-50 (220/(10/10/10/10/2.6/2.6)В, 0.017/0.037А, 1.65Вт, 50Гц)
Трансформатор однофазный многообмоточный ТПП 208-220-50 предназначен для питания цепей управления, электронных схем и других устройств от сети переменного тока напряжением 220 В, 50 Гц.
Трансформатор однофазный многообмоточный ТПП 208-220-50 имеет несколько вторичных обмоток, рассчитанных на различные токи и напряжения, которые при последовательном и параллельном соединениях позволяют получать всевозможные сочетания токов и напряжений для питания устройств различного функционального назначения.
Основные технические характеристики трансформатора однофазного многообмоточного ТПП 208-220-50:
- Номинальная мощность: 1.65 Вт;
- Частота: 50 Гц;
- Первичное напряжение: 220 В;
- Допустимый ток первичной обмотки: 0.017 А;
- Вторичные напряжения: 10/10/10/10/2.6/2.6 В;
- Допустимый ток любой вторичной обмотки: 0.037 А;
Конструкция трансформатора однофазного многообмоточного ТПП 208-220-50 имеет несколько вторичных обмоток, рассчитанных на различные токи и напряжения, которые при последовательном и параллельном соединениях позволяют получать всевозможные сочетания токов и напряжений для питания устройств различного функционального назначения.
Технические характеристики трансформатора однофазного многообмоточного ТПП 208-220-50:
- Номинальная мощность: 1.65 Вт;
- Частота: 50 Гц;
- Первичное напряжение: 220 В;
- Вторичные напряжения: 10/10/10/10/2.6/2.6 В;
- Отклонение вторичных напряжений: не более 5%;
- Допустимый ток первичной обмотки: 0.017 А;
- Допустимый ток любой вторичной обмотки: 0.037 А;
- КПД: 70...85%;
- Рабочая температура окружающей среды: -60...+85°С;
- Допустимая относительная влажность воздуха при температуре +40°С: 98%;
- Допустимое атмосферное давление: до 400 мм.рт.ст;
- Допустимы многократные удары длительностью 1...80 мс и частотой не менее 40...60 ударов в минуту с ускорением до 100g;
- Допустимы линейные нагрузки с ускорением до 50g;
- Сопротивление изоляции: не менее 20 МОм;
- Минимальная наработка: не менее 10 000 часов;
- Срок сохраняемости: 12 лет.
- Масса: 0.365 кг;
- Тип сердечника: ШЛ 12х16

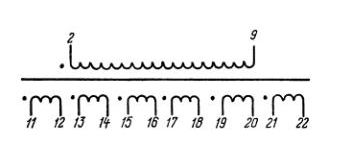

Электрическая принципиальная схема трансформатора однофазного многообмоточного ТПП 208-220-50:
Последовательное включение различных вторичных обмоток позволяет подобрать необходимое выходное напряжение.
Паралельное включение различных вторичных обмоток позволяет повысить выходную мощность (токовую нагрузку) на выходе трансформатора.
При последовательном включении обмоток с разными допустимыми токами ток через результирующую обмотки не должен превышать допустимого тока обмотки с минимальным допустимым током.
Параллельное соединение допускается только для тех обмоток, напряжение на зажимах которых одинаковы.
Тип | ТПП 208 |
Мощность | 1.65 Вт Вт |
Частота | 50 Гц Гц |
Первичное напряжение | 220 В В |
Количество вторичных обмоток | 6 |
Сочетание вторичных напряжений | 10В/ 10В/ 10В/ 10В/ 2.6В/ 2.6В В |
Вторичное напряжение: 2.6 В | есть |
Вторичное напряжение: 10 В | есть |
Единица измерения | шт |
