ЧИП (SMD) - резистор постоянный Р1-8В-0,063-1 кОм - 5% (корпус 0402, 0.063Вт)  в Перми - "ПЭГ"

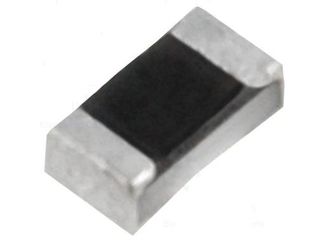

ЧИП (SMD) - резистор Р1-8В-0.063-1 кОм-5% (корпус 0402, 0.063Вт)

Артикул: 113
0 / шт
под заказ

Предполагаемый срок поставки: 12 мая

Назначение:

Постоянные непроволочные безвыводные ЧИП -  резисторы (smd-резисторы) защищенного исполнения Р1-8В, предназначены для работы в цепях постоянного, переменного и импульсного тока.

Категория качества (приемка) - ВП


Общие технические характеристики резистора Р1-8В типоразмера 0402:

- Рабочее напряжение: 50 B;

- Номинальная мощность: 0,063Вт;

- Диапазон рабочих температур: -60 ...+ 155 °C

- Допуск: ряд Е24 ( 5%, 10%, 20% ), ряд Е48 ( 2% ), ряд Е96 ( 1% );

- Диапазон сопротивлений: 0.15 Ом - 0.68 Ом ( допуск 20%)

                                                    0.75 Ом - 0.91 Ом ( допуск 5%, 10%)

                                                    1 Ом - 10 Ом ( допуск 2%, 5%, 10%)

                                                    свыше 10 Ом - 1 МОм ( допуск 1%, 2%, 5%, 10%)

                                                    свыше 1 МОм - 10 МОм ( допуск 2%, 5%, 10%)


Маркировка:

Резисторы типоразмера 0402 не маркируются


Габаритные размеры:

- Длина: L=1,0 мм;

- Ширина: B=0,5 мм;

- Высота: H=0,35 мм;

- Масса: 0,002 гр.


Размеры ЧИП (SMD) - резистора постоянного Р1-8В-0,063 - 1к Ом - 5% ( корпус 0402, 0.063 Вт)


Зависимость номинальной мощности ЧИП - резистора Р1-8В от температуры окружающей среды:


Зависимость номинальной мощности ЧИП(SMD) - резистора Р1-8В от температуры окружающей среды:


Структура условного обозначения ЧИП - резистора Р1-8В:


Структура условного обозначения ЧИП - резистора Р1-8В:




Тип резистора Р1-8В
Типоразмер корпуса 0402 (0,063 Вт)
Единица измерения сопротивления кОм
Сопротивление 1
Точность 5%
Приемка (категория качества) ВП
Напряжение 50 В
Единица измерения шт
