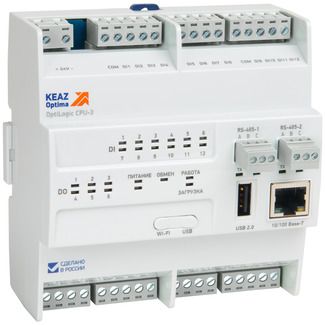

OptiLogic L-CPU-3-M. Модуль процессорный (12*DI, 6*DO, 4*AI, 2*RS-485, 1*Ethernet, 128 Мб, 536 МГц, TCP/IP, MODBUS, MasterScada 4D) - КЭАЗ
Основные технические характеристики модуля процессорного OptiLogic L-CPU-3-M:
- Среда исполнения: MasterScada 4D;
- COM-порт: 2*RS-485;
- Слот SD-карты памяти: 1 шт;
- Количество разъемов USB-host - 1 шт;
- Оперативная память: 128 Мб;
- Память приложений и данных: 128 Мб;
- Процессор: ARM Cortex A5 536 МГц;
- Наличие часов реального времени: есть;
- Количество разъемов RJ-45 (Ethernet) - 1 шт;
- Количество дискретных входов (DI): 12;
- Количество дискретных выходов (DO): 4 транзисторных + 2 релейных (2А) выходов;
- Количество аналоговых входов (AI): 4;
- Поддержка протокола TCP/IP: Да;
- Поддержка протокола MODBUS: Да.
Технические характеристики модуля процессорного OptiLogic L-CPU-3-M:
Характеристика | Показатель |
Среда исполнения | MasterScada 4D |
Габариты и материалы | |
Ширина | 113 мм |
Высота | 115 мм |
Глубина | 64 мм |
Электротехнические характеристики | |
Максимальное рабочее напряжение | 28,8 В |
Потребляемый ток | 250 мА |
Минимальное рабочее напряжение | 20,4 В |
COM-порт 1 | rs-485 |
COM-порт 2 | rs-485 |
Слот SD-карты памяти | Да |
Количество разъемов USB-host | 1 шт |
Оперативная память | 128 Мб |
Память приложений и данных | 128 Мб |
Процессор | ARM Cortex A5 536 МГц |
Наличие часов реального времени | Да |
Количество разъемов RJ-45 (Ethernet) | 1 шт |
Количество дискретных входов | 12 |
Количество дискретных выходов | 4 транзисторных дискретных выходов + 2 реле (2А) |
Количество аналоговых входов | 4 |
Номинальное напряжение питания | 24 VDC |
Монтажные характеристики | |
Возможность самостоятельного подключения дополнительных устройств | Да |
Подходит для монтажа на DIN-рейку | Да |
Эксплуатационные характеристики | |
Степень защиты (IP) | IP20 |
Гарантийный срок эксплуатации | 5 лет |
Ethernet | Да |
Wi-Fi | Нет |
USB | Да |
Срок службы | 10 лет |
Дополнительные особенности | |
Количество модулей DIN | 6 |
Поддержка протокола TCP/IP | Да |
Поддержка протокола MODBUS | Да |
- ПО OptiLogic Config v2 .zip2.5 Мб, 08 января в 00:00Прошивка STM для OptiLogic CPU-3 .zip13.2 кб, 07 января в 23:593D-модель OptiLogic L CPU-3.zip5.4 Мб, 07 января в 23:57Сертификат ТР ТС OptiLogic .pdf1.9 Мб, 07 января в 23:55Руководство по эксплуатации OptiLogic L CPU-3 .pdf2.9 Мб, 07 января в 23:53Паспорт OptiLogic L CPU-3.pdf144.6 кб, 07 января в 23:51Быстрый старт Master Scada 4D OptiLogic L.pdf5.4 Мб, 07 января в 23:49Каталог KEAZ Optima АСУ ТП.pdf8 Мб, 07 января в 23:46Каталог OptiLogic L - программируемые логические контроллеры.pdf16.5 Мб, 07 января в 16:58
Функциональное назначение | ПЛК (PLC). Промышленный логический контроллер |
Модель | OptiLogic L-CPU-3-M |
Дискретные входы (DI) | 12 |
Дискретные выходы (DO) | 4 транзисторных + 2 релейных (2А); |
Аналоговые входы (AI) | 4 |
RS-485 | 2 |
RJ-45 (Ethernet) | 1 |
Слот для SD-карты памяти | 1 |
Количество разъемов USB | 1 |
Протокола TCP/IP | Да |
Поддержка протокола MODBUS | Да |
Объем памяти | 128 Мб |
Частота и тип процессора | 536 МГц, ARM Cortex A5 |
Среда разработки | MasterScada 4D |
Производитель | КЭАЗ |
Единица измерения | шт |
