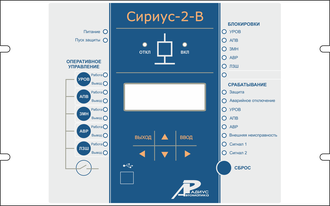

Устройство Сириус-2-В-5А-220В-И1 (~/=220В, 5А, +2*RS485)

Артикул: 327
101880 руб.
нет в наличии

Устройство Сириус-2-В-5А-220В-И1 предназначены для выполнения функций релейной защиты, автоматики, управления и сигнализации присоединений напряжением 3–35 кВ.

Основные технические характеристики:


- Вторичный ток: 5А;

- Напряжение питания: ~/=220В;

- Тип интерфейса: И1 - 2*RS-485;

- Число аналоговых входов по току: 3

- Число аналоговых входов по напряжению: 5

- Число дискретных входов (24/48/110/220 В) - 28;

- Число дискретных выходных сигналов (групп контактов): 16(28).

Функции устройства Сириус-2-В-5А-220В-И1

Функции защиты:

  • трехступенчатая максимальная токовая защита (МТЗ) от междуфазных повреждений с контролем двух или трех фазных токов (любая ступень может иметь комбинированный пуск по напряжению, первые две ступени могут быть выполнены направленными);
  • автоматический ввод ускорения любых ступеней МТЗ при любом включении выключателя;
  • возможность работы МТЗ-1 в качестве ускоряющей отсечки;
  • защита от обрыва фазы питающего фидера (ЗОФ);
  • сигнализация однофазных замыканий на землю по напряжению нулевой последовательности;
  • защита минимального напряжения (ЗМН);
  • логическая защита шин (ЛЗШ).

Функции автоматики, выполняемые устройством:

  • операции отключения и включения выключателя по внешним командам с защитой от многократных включений выключателя;
  • возможность подключения внешних защит, например, дуговой, или от однофазных замыканий на землю;
  • формирование сигнала УРОВ при отказах своего выключателя;
  • отключение выключателя по входу УРОВ от нижестоящих выключателей;
  • однократное АПВ;
  • формирование сигнала АВР на включение секционного выключателя или резервного ввода;
  • автоматическое восстановление схемы нормального режима после АВР.

Дополнительные сервисные функции:

  • определение вида повреждения при срабатывании МТЗ;
  • фиксация токов и напряжений в момент аварии;
  • измерение времени срабатывания защиты и отключения выключателя;
  • встроенные часы-календарь;
  • возможность встраивания устройства в систему единого точного времени станции или подстанции;
  • измерение текущих фазных токов, напряжений, мощности;
  • дополнительные реле и светодиоды с функцией, заданной пользователем;
  • цифровой осциллограф;
  • регистратор событий.

Эксплуатационные возможности:

  • выполнение функций защит, автоматики и управления, определенных ПУЭ и ПТЭ;
  • задание внутренней конфигурации (ввод/вывод защит и автоматики, выбор защитных характеристик и т.д.);
  • ввод и хранение уставок защит и автоматики;
  • контроль и индикацию положения выключателя, а также контроль исправности его цепей управления;
  • определение места повреждения линии (для воздушных линий);
  • передачу параметров аварии, ввод и изменение уставок по линии связи;
  • непрерывный оперативный контроль работоспособности (самодиагностику) в течение всего времени работы;
  • блокировку всех выходов при неисправности устройства для исключения ложных срабатываний;
  • получение дискретных сигналов управления и блокировок, выдачу команд управления, аварийной и предупредительной сигнализации;
  • гальваническую развязку всех входов и выходов, включая питание, для обеспечения высокой помехозащищенности;
  • высокое сопротивление и прочность изоляции входов и выходов относительно корпуса и между собой.

Устройства не срабатывают ложно и не повреждается:


  • при снятии и подаче оперативного тока, а также при перерывах питания любой длительности с последующим восстановлением;
  • при подаче напряжения оперативного постоянного тока обратной полярности;
  • при замыкании на землю цепей оперативного тока.


Технические характеристики устройства Сириус-2-В-5А-220В-И1

ХарактеристикаЗначение
Число аналоговых входов по току3
Число аналоговых входов по напряжению5
Число дискретных входов (24/48/110/220 В)28
Число дискретных выходных сигналов (групп контактов)16 (28)
Габаритные размеры (ВхШхГ), мм190х305х215
Масса, кг, не более7



Общие технические характеристики платформы Сириус-2


ХарактеристикаЗначение
Коэффициент функционирования при воздействии помех согласно ГОСТ, МЭКА
Степень защиты, обеспечиваемая корпусом в соответствии с ГОСТ 14254 (МЭК 70-1, EN 60529)IP52 со стороны лицевой панели

IP20 по остальным, кроме клемм подключения токовых цепей.
Рабочее значение относительной влажности воздуха, %98
Предельные рабочие значения температуры окружающего воздуха, °Сот минус 40 до плюс 55
Полный средний срок службы устройства до списания. при условии проведения требуемых мероприятий по обслуживанию с заменой, при необходимости, материалов и комплектующих, имеющих меньший срок службы, лет, не менее25



Устройство имеет полностью положительное заключение аттестационной комиссии ОАО «Россети» и рекомендовано к применению.



Тип терминала Сириус-2-В
Вторичный ток 5 А
Напряжение питания ~/=220 В
Тип интерфейса И1 (2*RS-485)
