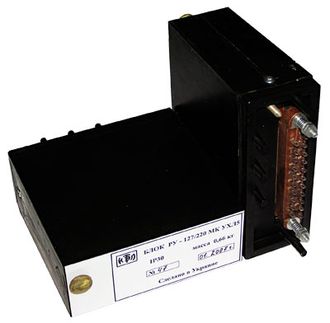

Блок реле утечки РУ-127/220МК (ИТЭП)

Артикул: 268

0 / шт

нет в наличии

Блок реле утечки РУ-127/220 МК предназначен для защиты людей от поражения электрическим током и других опасных последствий утечек тока на землю в электрических сетях трехфазного переменного тока частотой 50 Гц напряжением 127 и 220 В с изолированной нейтралью трансформатора.

Блок защиты встраивается в распределительное устройство шахтных источников питания типа ИПШ, применяемых в подземных выработках и на поверхности угольных и горнорудных предприятий.

Условия эксплуатации блока РУ-127/220МК (ИТЭП):

Климатическое исполнение блоков — УХЛ5 по ГОСТ 15150-69.
Степень защиты корпуса блока IP30.

Блоки предназначены для эксплуатации в следующих условиях:

температура окружающего воздуха от -10 до +65 °С;
относительная влажность окружающей среды до 100% при температуре +35 °С;
вибрационные нагрузки в местах установки блока не должны быть выше первой степени жёсткости по ГОСТ 16926.2-90. Воздействие механических ВВФ по ГОСТ 17516.1-90 для группы механического исполнения М1;
высота над уровнем моря не более 1000 м;
рабочее положение в пространстве — изменение угла наклона в любую сторону относительно вертикальной оси не более 90;
вид обслуживания — периодический контроль исправности блока реле утечки.

Технические характеристики блока РУ-127/220МК (ИТЭП):

Номинальное напряжение питания блока, В	15
Диапазон изменения рабочего напряжения, от номинального	от 85% до 110%
Номинальное напряжение защищаемой трехфазной сети переменного тока частотой 50 Гц, В	127 / 220
Сопротивление срабатывания при симметричной трехфазной утечке, кОм на фазу, не менее:
при напряжении сети 127 В	10±2
при напряжении сети 220 В	24±4
Сопротивление срабатывания при однофазной утечке, кОм, не более:
при напряжении сети 127 В	3,3±0,8
при напряжении сети 220 В	9±1,2
Сопротивление срабатывания в режиме предупредительного контроля изоляции, кОм, не менее	сопротивления срабатывания аппарата в режиме реле утечки
Изменение емкости сети, мкФ на фазу	от 0 до 1,0
Величина длительного тока утечки при изменении емкости сети от 0 до 1,0 мкФ на фазу, А, не более	0,025
Собственное время срабатывания блока реле утечки при сопротивлении однофазной утечки 1,0 кОм и емкости сети от 0 до 1,0 мкФ на фазу, с, не более	0,1
Сопротивление автоматической деблокировки в режиме предупредительного контроля и блокировки, от сопротивления срабатывания, %, не более	150
Средний срок службы до списания, лет, не менее	5
Потребляемая мощность, Вт, не более	5
Габариты аппарата защиты, мм	125х120х48
Масса аппарата защиты кг, не более	0,73

Устройство и работа блока РУ-127/220МК (ИТЭП):

Реле утечки выполнено в виде блока, устанавливаемого во взрывозащищенные корпуса шахтных источников питания типа ИПШ. Реле утечки выполнено двухканальным на напряжения 127 и 220 В. Каждый канал селективно воздействует на цепи управления контакторов источника питания.

Конструктивно блок выполнен в виде пластмассового корпуса, на основании которого крепятся печатные платы с элементами и штепсельный разъем, для подключения блока к источнику питания.

Электрическая схема реле утечки обеспечивает:

предварительный контроль сопротивления изоляции двух присоединений и подачу напряжения на контролируемые присоединения;
непрерывный контроль сопротивления изоляции двух присоединений под рабочим напряжением 127 и 220В и защиту от токов утечек на землю;
селективную световую сигнализацию о срабатывании исполнительных реле при снижении сопротивления изоляции контролируемой цепи ниже допустимого значения.

Порядок подключения блока РУ-127/220МК (ИТЭП):

Блок подключается к схеме аппарата с помощью вилки соединителя Х1. "ДЗ" (дополнительный заземлитель), выводится на дополнительный заземлитель, установленный не менее чем в 5 метрах от основного заземлителя. Заземляющий зажим корпуса источника питания присоединять к дополнительному заземлителю запрещается!

Комплект поставки блока РУ-127/220МК (ИТЭП)

Блок реле утечки РУ-127/220 МК — 1 шт.
Гнездо соединительное — 1 шт.
Руководство по эксплуатации — 1 шт.

Гарантии изготовителя:

Предприятие-изготовитель гарантирует соответствие аппарата требованиям технических условий, при соблюдении потребителем условий эксплуатации, транспортирования и хранения, установленных техническими условиями.

Срок гарантии устанавливается 1 год со дня ввода в эксплуатацию, но не более 1,5 лет со дня отгрузки потребителю.

По истечении гарантийного срока, установленного предприятием-изготовителем и в дальнейшем не реже 1 раза в 2 года, аппарат должен быть выдан на поверхность для осуществления его полной проверки.

Тип блока	РУ-127/220МК
Производитель	ИТЭП
Единица измерения	шт
